グラウンドアンカー工法用鋼製反力体 SEEE-KIT受圧板

一般財団法人土木研究センター 「グラウンドアンカー受圧板/設計・試験マニュアル」適合受圧板
国土交通省新技術情報提供システム 旧NETIS番号:QS-040016-VE

SEEE-KIT受圧板は、
グラウンドアンカー工法用鋼製反力体です。

KIT受圧板は、設計アンカー力と配置に合わせた最適な形状を、合計72種類の仕様から選択が可能で大変経済的で、かつ全面緑化に近い開放型の緑化が可能な反力体です。



0.61MB
KITクロスタイプ
KITクロスタイプ
KITスクエアタイプ
KITスクエアタイプ

概要

特長

  • KIT受圧板は断面が小さく、高さも100~230mmと非常に低いので、全面緑化に近い開放型の緑化が可能です。
  • 品質管理の行き届いた工場製品であり、しかも軽量であるため、現場施工の省力化が図れます。
  • 法面形状に合わせてKIT受圧板の脚長を変更することができます。
  • 設計アンカー力と配置に合わせた最適な形状を、合計72種類の仕様から選択が可能で大変経済的です。
  • KIT受圧板は、一般財団法人 土木研究センター「グラウンドアンカー受圧板/設計・試験マニュアル」に示されている設計方法により設計しています。また、同マニュアルに規定されている性能試験法により試験を行い、同センターから、グラウンドアンカー受圧板では第1号の合格の判定を取得しています。

載荷試験

一般財団法人 土木研究センター「グラウンドアンカー受圧板/設計・試験マニュアル」に規定されている性能試験法に準拠した試験を実施し、
判定基準にすべて合格しています。

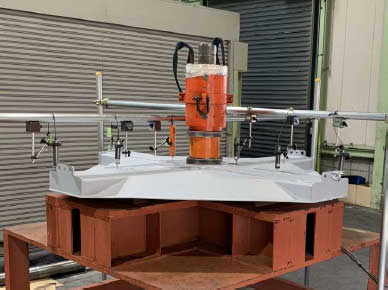

載荷試験状況
載荷試験状況

防食

KIT受圧板には設計上鋼材表面に1mmの腐食代を設け、表面の防食は「亜鉛アルミ擬合金溶射」を施しているため、供用期間中の確実な防食性能を有しています。


亜鉛アルミ擬合金溶射の仕様

工程 素地調整 亜鉛アルミ擬合金溶射
規格・品質 ショットブラストにて表面粗さRz≧50μm 溶射膜厚≧120μm

規格一覧表

KITクロスタイプ
項目 許容
荷重
受圧
面積
A B C D E F G H I J K L M N O 質量
呼名 (kN) (m2) (mm) (kg)
KIT16C-230-L 230 1.18 1600 120 230 81 100 370 150 415 4.5 4.5 4.5 6.0 12.0 6.0 129
KIT19C-230-L 230 1.43 1900 120 230 81 100 370 150 415 4.5 4.5 4.5 6.0 12.0 6.0 150
KIT22C-230-L 230 1.68 2200 120 230 79 100 370 150 415 4.5 4.5 6.0 6.0 12.0 6.0 182
KIT24C-230-L 230 1.84 2400 120 230 79 100 370 150 415 4.5 4.5 6.0 9.0 12.0 6.0 201
KIT26C-230-L 230 2.10 2600 120 230 89 100 370 150 435 4.5 4.5 6.0 9.0 12.0 6.0 222
KIT29C-230-L 230 2.36 2900 120 230 89 125 370 150 435 4.5 4.5 6.0 9.0 12.0 6.0 271
KIT16C-340-L 340 1.18 1600 120 230 81 100 380 150 415 4.5 4.5 4.5 6.0 12.0 6.0 130
KIT19C-340-L 340 1.43 1900 120 230 79 100 380 150 415 4.5 4.5 6.0 6.0 12.0 6.0 161
KIT22C-340-L 340 1.68 2200 120 230 79 125 380 150 415 4.5 4.5 6.0 6.0 12.0 6.0 203
KIT24C-340-L 340 1.92 2400 120 230 89 125 380 150 435 4.5 4.5 6.0 9.0 12.0 6.0 230
KIT26C-340-L 340 2.23 2600 120 230 101 125 380 150 465 4.5 4.5 9.0 9.0 12.0 6.0 294
KIT29C-340-L 340 2.50 2900 120 230 98 150 380 150 465 4.5 4.5 12.0 9.0 12.0 6.0 404
KIT16C-425-L 425 1.24 1600 150 230 89 125 380 150 435 4.5 4.5 6.0 6.0 12.0 9.0 169
KIT19C-425-L 425 1.59 1900 150 230 104 125 380 150 465 4.5 4.5 6.0 9.0 12.0 9.0 208
KIT22C-425-L 425 1.87 2200 150 230 104 150 380 150 465 4.5 4.5 6.0 9.0 12.0 9.0 256
KIT24C-425-L 425 2.06 2400 150 230 104 150 380 150 465 4.5 4.5 6.0 9.0 12.0 9.0 275
KIT26C-425-L 425 2.33 2600 150 230 114 150 480 150 485 4.5 4.5 6.0 9.0 12.0 9.0 309
KIT29C-425-L 425 2.62 2900 150 230 111 150 480 150 485 4.5 4.5 9.0 9.0 12.0 9.0 386
KIT16C-670-L 670 1.24 1600 150 270 69 180 480 150 435 4.5 4.5 6.0 9.0 16.0 9.0 223
KIT19C-670-L 670 1.50 1900 150 270 69 180 480 150 435 4.5 4.5 6.0 9.0 16.0 9.0 252
KIT22C-670-L 670 1.94 2200 150 270 91 180 480 150 485 4.5 4.5 9.0 9.0 16.0 9.0 344
KIT24C-670-L 670 2.13 2400 150 270 91 180 480 150 485 4.5 4.5 9.0 9.0 16.0 9.0 368
KIT26C-670-L 670 2.36 2600 200 280 83 230 480 150 485 4.5 4.5 12.0 9.0 19.0 9.0 526
KIT29C-670-L 670 2.60 2900 200 280 78 230 480 150 475 4.5 4.5 12.0 9.0 19.0 9.0 572
KIT16C-800-L 800 1.36 1600 150 280 89 180 480 150 485 4.5 4.5 6.0 9.0 16.0 9.0 236
KIT19C-800-L 800 1.65 1900 150 280 86 180 480 150 485 4.5 4.5 9.0 9.0 16.0 9.0 307
KIT22C-800-L 800 1.97 2200 200 280 86 230 480 150 485 4.5 4.5 9.0 9.0 16.0 9.0 401
KIT24C-800-L 800 2.17 2400 200 300 76 230 480 150 485 4.5 4.5 9.0 9.0 19.0 9.0 439
KIT26C-800-L 800 2.66 2600 250 300 103 230 480 150 545 4.5 4.5 12.0 9.0 19.0 9.0 566
KIT29C-800-L 800 2.98 2900 250 300 103 230 480 150 545 4.5 4.5 12.0 9.0 19.0 9.0 617
KIT16C-1100-L 1100 1.39 1600 200 280 86 180 480 150 485 4.5 4.5 9.0 9.0 19.0 9.0 282
KIT19C-1100-L 1100 1.68 1900 200 280 83 180 480 150 485 4.5 4.5 12.0 9.0 19.0 9.0 358
KIT22C-1100-L 1100 2.18 2200 200 280 116 230 480 150 545 4.5 4.5 9.0 9.0 19.0 9.0 429
KIT24C-1100-L 1100 2.44 2400 250 300 106 230 480 150 545 4.5 4.5 9.0 9.0 22.0 9.0 472
KIT26C-1100-L 1100 2.66 2600 250 300 103 230 480 150 545 4.5 4.5 12.0 9.0 22.0 9.0 570
KIT29C-1100-L 1100 3.08 2900 250 300 109 230 480 150 565 4.5 4.5 16.0 9.0 22.0 9.0 730

■上記以外の形状でもご要望に応じ設計いたします。

■カラーリング(茶色、緑色、灰色)は、別途ご要望に応じます。


KITセミスクエアタイプ
項目 許容
荷重
受圧
面積
A B C D E F G H I J K L M N O 重量
呼名 (kN) (m2) (mm) (kg)
KIT16S-230-L 230 1.78 1600 1382 230 51 100 340 150 355 4.5 4.5 4.5 9.0 9.0 9.0 4.5 162
KIT19S-230-L 230 2.41 1900 1595 230 51 100 340 150 355 4.5 4.5 4.5 9.0 9.0 9.0 4.5 197
KIT22S-230-L 230 3.13 2200 1807 230 51 100 340 150 355 4.5 4.5 4.5 9.0 9.0 9.0 4.5 238
KIT24S-230-L 230 3.66 2400 1948 230 51 100 340 150 355 4.5 4.5 4.5 9.0 9.0 9.0 4.5 264
KIT26S-230-L 230 4.23 2600 2090 230 51 100 340 150 355 4.5 6.0 4.5 9.0 9.0 9.0 4.5 342
KIT29S-230-L 230 5.17 2900 2302 230 51 100 340 150 355 4.5 6.0 4.5 9.0 9.0 9.0 4.5 399
KIT16S-340-L 340 1.78 1600 1382 230 51 100 340 150 355 4.5 4.5 4.5 9.0 9.0 9.0 4.5 164
KIT19S-340-L 340 2.41 1900 1595 230 51 100 340 150 355 4.5 4.5 4.5 9.0 9.0 9.0 4.5 201
KIT22S-340-L 340 3.13 2200 1807 230 51 100 340 150 355 4.5 4.5 4.5 9.0 9.0 9.0 4.5 240
KIT24S-340-L 340 3.70 2400 1962 230 61 100 340 150 375 4.5 4.5 4.5 9.0 9.0 9.0 4.5 272
KIT26S-340-L 340 4.28 2600 2104 230 61 100 340 150 375 4.5 6.0 4.5 9.0 9.0 9.0 4.5 348
KIT29S-340-L 340 5.22 2900 2316 230 61 100 340 150 375 4.5 6.0 4.5 9.0 9.0 9.0 4.5 407
KIT16S-425-L 425 1.83 1600 1411 230 69 100 400 150 395 4.5 6.0 6.0 9.0 12.0 9.0 4.5 209
KIT19S-425-L 425 2.47 1900 1623 230 69 100 400 150 395 4.5 6.0 6.0 9.0 12.0 9.0 4.5 254
KIT22S-425-L 425 3.21 2200 1835 230 69 100 400 150 395 4.5 6.0 6.0 9.0 12.0 9.0 4.5 305
KIT24S-425-L 425 3.75 2400 1976 230 69 125 400 150 395 4.5 6.0 6.0 9.0 12.0 9.0 4.5 371
KIT26S-425-L 425 4.41 2600 2146 230 89 125 430 150 435 4.5 6.0 6.0 9.0 12.0 9.0 4.5 428
KIT29S-425-L 425 5.37 2900 2358 230 89 125 430 150 435 4.5 6.0 6.0 9.0 12.0 9.0 4.5 494
KIT16S-670-L 670 1.85 1600 1425 260 64 150 430 150 415 4.5 6.0 6.0 9.0 16.0 9.0 4.5 265
KIT19S-670-L 670 2.50 1900 1637 260 64 150 430 150 415 4.5 6.0 6.0 9.0 16.0 9.0 4.5 314
KIT22S-670-L 670 3.35 2200 1892 260 91 150 520 150 475 4.5 6.0 9.0 9.0 16.0 9.0 4.5 418
KIT24S-670-L 670 3.90 2400 2033 260 91 180 520 150 475 4.5 6.0 9.0 9.0 16.0 9.0 4.5 504
KIT26S-670-L 670 4.50 2600 2174 260 91 180 520 150 475 4.5 6.0 9.0 9.0 16.0 9.0 4.5 553
KIT29S-670-L 670 5.46 2900 2387 260 91 180 520 150 475 4.5 6.0 9.0 9.0 16.0 9.0 4.5 631
KIT16S-800-L 800 1.92 1600 1467 260 91 150 520 150 475 4.5 6.0 9.0 9.0 16.0 9.0 4.5 298
KIT19S-800-L 800 2.59 1900 1679 260 91 150 520 150 475 4.5 6.0 9.0 9.0 16.0 9.0 4.5 355
KIT22S-800-L 800 3.35 2200 1892 260 91 150 520 150 475 4.5 6.0 9.0 9.0 16.0 9.0 4.5 423
KIT24S-800-L 800 3.90 2400 2033 260 91 180 520 150 475 4.5 6.0 9.0 9.0 16.0 9.0 4.5 508
KIT26S-800-L 800 4.58 2600 2203 260 111 180 570 150 515 4.5 6.0 9.0 9.0 16.0 9.0 4.5 578
KIT29S-800-L 800 5.56 2900 2415 260 111 180 570 150 515 4.5 6.0 9.0 9.0 16.0 9.0 4.5 657
KIT16S-1100-L 1100 1.92 1600 1467 260 91 150 520 150 475 4.5 6.0 9.0 9.0 16.0 9.0 4.5 302
KIT19S-1100-L 1100 2.62 1900 1694 260 101 150 570 150 495 4.5 6.0 9.0 9.0 16.0 9.0 4.5 372
KIT22S-1100-L 1100 3.38 2200 1906 260 101 180 570 150 495 4.5 6.0 9.0 9.0 16.0 9.0 4.5 475
KIT24S-1100-L 1100 3.98 2400 2061 280 98 180 570 150 515 4.5 6.0 12.0 9.0 19.0 9.0 4.5 581
KIT26S-1100-L 1100 4.64 2600 2224 280 113 200 640 150 545 4.5 6.0 12.0 9.0 19.0 9.0 4.5 700
KIT29S-1100-L 1100 5.73 2900 2464 280 133 200 640 150 585 4.5 6.0 12.0 9.0 19.0 9.0 4.5 801

■上記以外の形状でもご要望に応じ設計いたします。

■カラーリング(茶色、緑色、灰色)は、別途ご要望に応じます。

■KITセミスクエアタイプは、スクエアタイプとしても使用できます。
