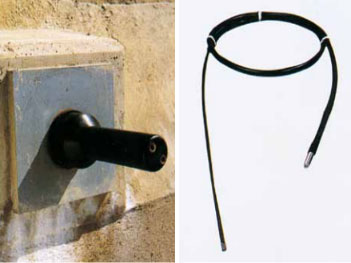

アンボンドアンカーF-U型は、
長期仮設構造物用の工場加工型のアンカーです。
アンカー部材は、工場において製作・組立を行いますので、高品質が確保され、省力化ができます。緊張力の調整が簡単で、再緊張も容易な構造です。
1.02MB
概要
構造
1．アンカー頭部
- プレート前面は、アンカーキャップと充填材（防錆油、防食テープまたはペースト）で保護しています。
2．プレート背面
- ストッパーシース、端部シースと防錆油により水や有害物質を遮断します。
- マンションの付根部の防水性はラップシース（ポリエチレン樹脂）とマンションの周圧力によりテンドンを錆から保護します。
3．自由長部
- テンドンは防錆油と自由長部シース（ポリエチレン）によりグレードの高い二重防食加工が施されています。
特長
- テンドンの自由長部は、二重防食されており、腐食の影響を受けません。
- 定着具は、ネジ式なので定着が確実で再緊張も容易です。
- アンカー部材は、工場において製作・組立を行いますので、高品質が確保されます。
- 現場での防食加工がなく、省力化ができます。
- 長期仮設構造物用アンカーの実績が豊富です。
規格一覧表
| 項目＼呼名 | F20U | F40U | F50U | F60U | F70U | F100U | F110U | F130U | F170U | F200U | F230U | F270U | F310U | F360U | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 構成 | 1×φ15.2 | 1×φ17.8 | 1×φ20.3 | 1×φ21.8 | 7×φ9.5 | 7×φ11.1 | 7×φ12.4 | 7×φ12.7 | 7×φ15.2 | 19×φ9.5 | 19×φ10.8 | 19×φ11.1 | 19×φ12.4 | 19×φ12.7 | ||||
| 公称径(mm) | 15.2 | 17.8 | 20.3 | 21.8 | 28.5 | 33.3 | 37.2 | 38.1 | 45.6 | 47.5 | 54.0 | 55.5 | 62.0 | 63.5 | ||||
| 断面積(mm2) | 138.7 | 208.4 | 270.9 | 312.9 | 383.9 | 519.3 | 650.3 | 691.0 | 970.9 | 1042.0 | 1323.9 | 1409.6 | 1765.1 | 1875.5 | ||||
| 単位質量(kg/m) （PC鋼より線） |
1.10 | 1.65 | 2.15 | 2.48 | 3.04 | 4.09 | 5.13 | 5.45 | 7.75 | 8.77 | 11.10 | 11.78 | 14.80 | 15.70 | ||||
| 引張荷重Tus （kN） |
261 | 387 | 495 | 573 | 714 | 966 | 1120 | 1281 | 1680 | 1938 | 2280 | 2622 | 3040 | 3477 | ||||
| 降伏点荷重Tys （kN） |
222 | 330 | 422 | 495 | 608 | 826 | 952 | 1092 | 1428 | 1649 | 1938 | 2242 | 2584 | 2964 | ||||
| ※ 許 容 荷 重 Tas （kN） |
|
0.65Tus | 169.6 | 251.6 | 321.8 | 372.4 | 464.1 | 627.9 | 728.0 | 832.6 | 1092.0 | 1259.7 | 1482.0 | 1704.3 | 1976.0 | 2260.0 | ||
|
常時 0.6Tus |
156.6 | 232.2 | 297.0 | 343.8 | 428.4 | 579.6 | 672.0 | 768.6 | 1008.0 | 1162.8 | 1368.0 | 1573.2 | 1824.0 | 2086.2 | |||
| 地震時 0.9Tys |
199.8 | 297.0 | 379.8 | 445.5 | 547.2 | 743.4 | 856.8 | 982.8 | 1285.2 | 1484.1 | 1744.2 | 2017.8 | 2325.6 | 2667.6 | ||||
※地盤工学会「グラウンドアンカー設計・施工基準、同解説」（JGS4101-2012）分類ランクにもとづいています。
